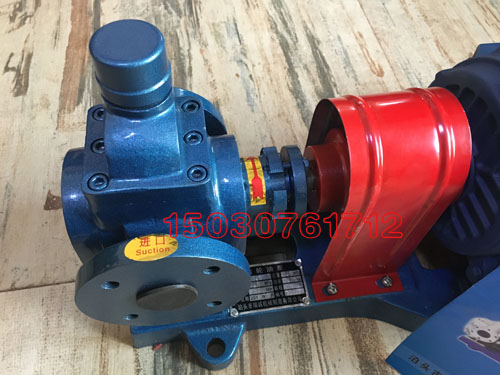

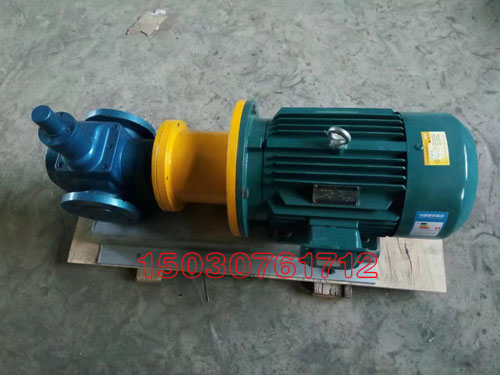

YCB系列圓弧齒輪泵

YCB系列圓弧齒輪泵

產品分類:YCB系列圓弧齒輪泵
產品簡介: YCB圓弧齒輪泵 產品介紹 YCB圓弧齒輪泵 用途 YCB圓弧齒輪泵適用于輸送不含固體顆粒和纖維,無腐蝕性,溫度不高于180℃,粘度為5×10-6~1.5×10-3m2/s (5-1500cSt)的潤滑油或性質類似潤滑油的其他液體。 ......
訂購熱線:0317-8186820
          15030761712

產品詳情

YCB圓弧齒輪泵產品介紹



     YCB圓弧齒輪泵用途

YCB圓弧齒輪泵適用于輸送不含固體顆粒和纖維,無腐蝕性,溫度不高于180℃,粘度為5×10-6~1.5×10-3m2/s (5-1500cSt)的潤滑油或性質類似潤滑油的其他液體。
● YCB圓弧齒輪泵應用范圍
在輸油系統中可用作傳輸、增壓泵;
在燃油系統中可用作輸送、加壓、噴射的燃油泵;
在液壓傳動系統中可用作提供液壓動力的液壓泵;
在 工業領域中,均可作潤滑油泵用;
●YCB圓弧齒輪泵結構特點

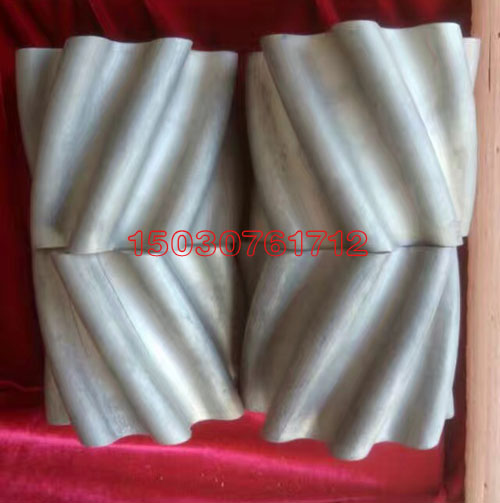

本系列圓弧齒輪泵主要有齒輪、軸、泵體、 閥、軸端密封所組成。齒輪經熱處理有較高的硬度和強度,與軸一同安裝在可 換的軸套內運轉。泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到。
YCB圓弧齒輪泵設有 閥作為超載保護, 閥的全回流壓力為泵額定排除壓力的1.5倍,也可在允許排出壓力范圍內根據實際需要另外調整。但注意本 閥不能作減壓閥的長期工作,需要時可在管路上另行安裝。

YCB系列圓弧齒輪泵工作原理
圓弧齒輪泵是容積泵的一種,由兩個齒輪、泵體與前后蓋組成兩個封閉空間,當齒輪轉動時,齒輪脫開側的空間的體積從小變大,形成真空,將液體吸入,齒輪嚙合側的空間的體積從大變小,而將液體擠入管路中去。吸入腔與排出腔是靠?jī)蓚€(gè)齒輪的嚙合線來隔開的。
齒輪泵的排出口的壓力 取決于泵出處阻力的大小。
YCB系列圓弧齒輪泵設有 閥作為超載保護, 閥全回流壓力為泵額定排出壓力的1。5倍。也可在允許排出壓力范圍內根據實際需要另行調整。但注意本 閥不能作減壓閥長期工作,需要時可在管路上另行安裝。
泵軸端密封設計為兩種形式,一種為機械密封,一種是填料密封,可根據具體使用情況和用戶要求確定。
從主軸外伸端向泵看,為順時針旋轉。
YCB系列圓弧齒輪泵用途
適用于輸送不含固體顆粒和纖維,無腐蝕性,溫度不高于80℃,粘度為5×10-6~1。5×10-3m2/s(5-1500cSt)的潤滑油或性質類似潤滑油的其它液體,以及用于液壓傳動系統。
YCB系列圓弧齒輪泵應用范圍
在輸油系統中可用作傳輸,增壓泵;
在燃油系統中可用作輸送,加壓,噴射的燃油泵;
在液壓傳動系統中可用作提供液壓動力的液壓泵;
在 工業領域中,均可作潤滑油泵用。

YCB圓弧齒輪泵性能參數



型號

流量 Q

轉速 n r/min

排出壓力 p Mpa

必需汽 蝕余量 r m

效率 η %

電動機

m3/h

頻率 Hz

功率KW

型號

YCB0.6-0.6

0.6

910

0.6

5.5

32

50

0.75

Y90S-6

1.0

1390

50

0.75

Y80L2-4

0.7

1130

60

0.75

Y90S-6

1.2

1710

60

0.75

Y80L2-4

YCB0.6-1.6

0.6

910

1.6

7.0

70

50

1.1

Y90L-6

1.0

1400

50

1.5

Y90L-4

0.7

1130

60

1.1

Y90L-6

1.2

1710

60

1.1

Y90S-4

YCB1.6-0.6

1.6

910

0.6

5.5

42

50

0.75

Y90S-6

2.5

1400

50

1.1

Y90S-4

1.9

1130

60

1.1

Y90L-6

3.0

1710

60

1.5

Y90L-4

YCB1.6-1.6

1.6

940

1.6

7.0

71

50

2.2

Y112M-6

2.5

1440

50

4

Y112M-4

1.9

1150

60

2.2

Y112M-6

3.0

1750

60

4

Y112M-4

YCB3.3-0.6

3.3

940

0.6

5.0

60

50

1.5

Y100L-6

5.0

1420

50

2.2

Y100L1-4

4.0

1150

60

1.5

Y100L-6

6.0

1730

60

2.2

Y100L1-4

YCB3.3-1.6

3.3

960

1.6

7.0

72

50

5.5

Y132M2-6

5.0

1440

50

7.5

Y132M-4

4.0

1170

60

4

Y132M1-6

6.0

1750

60

7.5

Y132M-4

YCB4-0.6

4.0

940

0.6

5.0

60

50

1.5

Y100L-6

6.0

1420

50

2.2

Y100L1-4

4.8

1150

60

2.2

Y112M-6

7.2

1730

60

3

Y100L2-4

YCB4-1.6

4.0

960

1.6

7.0

72

50

5.5

Y132M2-6

6.0

1440

50

7.5

Y132M-4

4.8

1170

60

5.5

Y132M-6

7.2

1750

60

7.5

Y132M-4

YCB8-0.6

8.0

960

0.6

5.0

61

50

3

Y132S-6

12.0

1440

50

5.5

Y132S-4

9.6

1170

60

4

Y132M1-6

14.4

1750

60

5.5

Y132S-4

YCB8-1.6

8.0

970

1.6

7.0

75

50

11

Y160L-6

12.0

1460

50

15

Y160L-4

9.6

1170

60

11

Y160L-6

14.4

1760

60

15

Y160L-4

YCB10-0.6

10.0

960

0.6

5.0

62

50

4

Y132M1-6

15.0

1440

50

5.5

Y132S-4

12.0

1170

60

5.5

Y132M2-6

18.0

1750

60

7.5

Y132M-4

YCB10-1.6

10.0

970

1.6

7.0

76

50

11

Y160L-6

15.0

1470

50

15

Y160L-4

12.0

1170

60

11

Y160L-6

18.0

1770

60

18.5

Y160L-4

YCB20-0.6

20.0

970

0.6

5.0

68

50

7.5

Y160M-6

24.0

1170

60

7.5

Y160M-6

YCB25-0.6

25.0

970

0.6

5.5

69

50

11

Y160L-6

30.0

1170

60

11

Y160L-6

YCB30-0.6

30.0

970

0.6

5.5

70

50

11

Y160L-6

36.0

1170

60

11

Y160L-6

YCB40-0.6

40.0

970

0.6

5.5

72

50

15

Y180L-6

48.0

1180

60

15

Y180L-6

YCB50-0.6

50.0

970

0.6

5.5

72

50

22

Y200L2-6

60.0

1180

60

22

Y200L2-6
